Балочно-ригельная опалубка

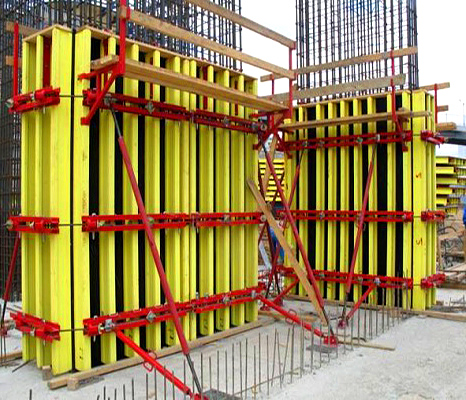

Балочно-ригельная опалубка представляет собой каркасно-металлическое изделие, собранное из элементов модульного типа. Она применима при бетонировании поверхностей большой площади и любой сложности. Отличительная особенность конструкции заключается в использовании двутавровой балки, в качестве компонента, фиксирующего положение контактной поверхности. В целом, система представляет собой комплекс элементов, собираемых в единое целое при заливке и демонтируемых после того, как конструкция сформирована. В зависимости от требований к строительству объекта возможно подобрать все необходимые комплектующие опалубки, её геометрическую форму и палубу.

Применение балочно-ригельной опалубки актуально при возведении жилых и промышленных объектов, мостостроении, строительстве космодромов, атомных электростанций и других видов крупных монолитных строений.

Балочно-ригельная опалубка характеризуется рядом особенностей:

  • Возведение стен любой формы

    Опалубливание прямых, наклонных и круглых стен осуществляется без дополнительных затрат.

  • Универсальность

    В отличие от других опалубочных систем, балочно-ригельная опалубка используется также как опалубка стен и опалубка перекрытий.

  • Простота адаптации

    Опалубка данного вида легко адаптируется к различным уровням высоты, любым типам нагрузок и сечений благодаря возможности изменения вида креплений ригельно-балочной опалубки.

  • Удобство транспортировки и монтажа

    Простой монтаж и демонтаж конструкции, комфорт транспортировки и легкая установка опалубки обеспечиваются за счет низкой массы конструкции и небольшого набора элементов. А дополнительные детали  по невысокой цене (накладки, соединительные пальцы) позволяют надежно и в короткий промежуток времени соединять между собой части опалубки.

  • Безупречный результат

    Бесступенчатое соединение плотно стягивает несущие стороны опалубки, что, как результат, дает ровную поверхность бетона.

Монтаж балочно-ригельной опалубки включает в себя следующие действия:

  • Обустройство стройплощадки. Монтаж деревянного настил;
  • Перпендикулярная укладка ригелей и балок через равные промежутки;
  • Фиксация балок к ригелям, начиная с края, при помощи специальных хомутов;
  • Прикрепление ламинированных фанерных листов к балкам;
  • Закрепление бруса снаружи опалубки для предупреждения порчи конструкции в период отведения раствора.
  • Для сооружения опалубки угловой формы надо выполнить следующие процедуры:

  • Подготовить строительную площадку;
  • Горизонтально укладывают настил с ригелями угловой формы, к которым прикрепляют деревянные блоки;
  • Производят установку промежуточных балок, придерживаясь расстояния, требуемых по проекту;
  • К балкам крепят крепеж в виде петель;
  • Фиксируют фанерные листы, играющих роль «палубы».
  • Конструктивные элементы балочно-ригельной опалубки

    Изображение Наименование Технические харатеристики Масса, кг.
     Screenshot_4.png    Ригель линейный  L=700 мм  12,02
     L=950 мм  16,15
     L=1100 мм  18,73
     L=1170 мм  19,93
     L=1200 мм  20,45
     L=1450 мм  24,83
     L=1700 мм  29,01
     L=1780 мм  30,39
     L=1825 мм  31,19
     L=1950 мм  33,35
     L=2200 мм  37,67
     L=2390 мм  41,29
     L=2450 мм  42,01
     L=2700 мм  46,35
     L=2950 мм  50,65
     L=3200 мм  54,97
     L=3450 мм  59,31
         Вставка  L=740 мм  6,05
     L=990 мм  7,58
     L=1470 мм  12,00
     L=2110 мм  17,18
       Петля строповочная    4,90
          Накладка для наращивания балок    5,60
       Кронштейн подмостей    14,20
          Подкос 1-ур.   Возможно изготовление до 14 м  15,8
       Подкос 2-х ур.  20,7
       Гайка  Диаметр 100мм  0,80
       Шайба 180х180   2,02

     Клин    0,80

     Дистансер    0,80
          Пластина для фиксации торца    1,72
       Хомут    0,80
         Подвеска винта стяжного    0,80
               Ригель угловой для колонн  L=845 мм  28,10
     L=945 мм  31,50
     L=1045 мм  35,00
     L=1145 мм  38,60
     L=1245 мм  42,10
     L=1345 мм  45,60
     L=1445 мм  49,00
     L=1545 мм  52,60

    Для заказа балочно-ригельной опалубки напишите или позвоните нам.
